【嵌入式面试】I2C 高频面试题
I2C（Inter-Integrated Circuit）是嵌入式开发中最常用的板级串行总线之一，也是面试中出现频率最高的通信协议考点。本文整理 I2C 从物理层到协议层的高频面试题与参考答案，覆盖总线构成、时序、仲裁、速率模式与工程实践，帮助你快速通关。

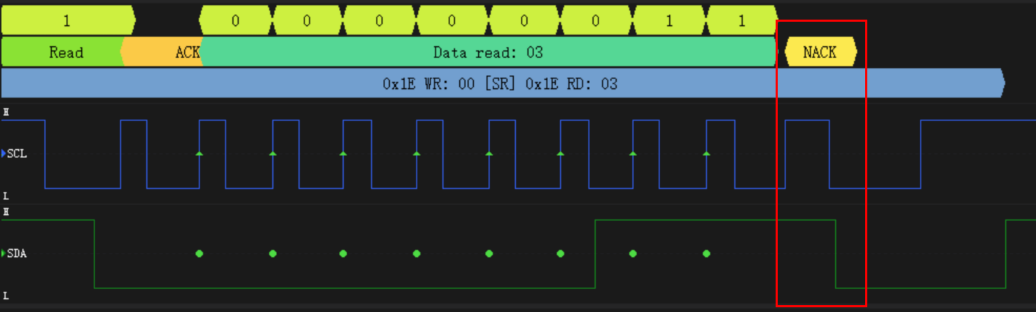

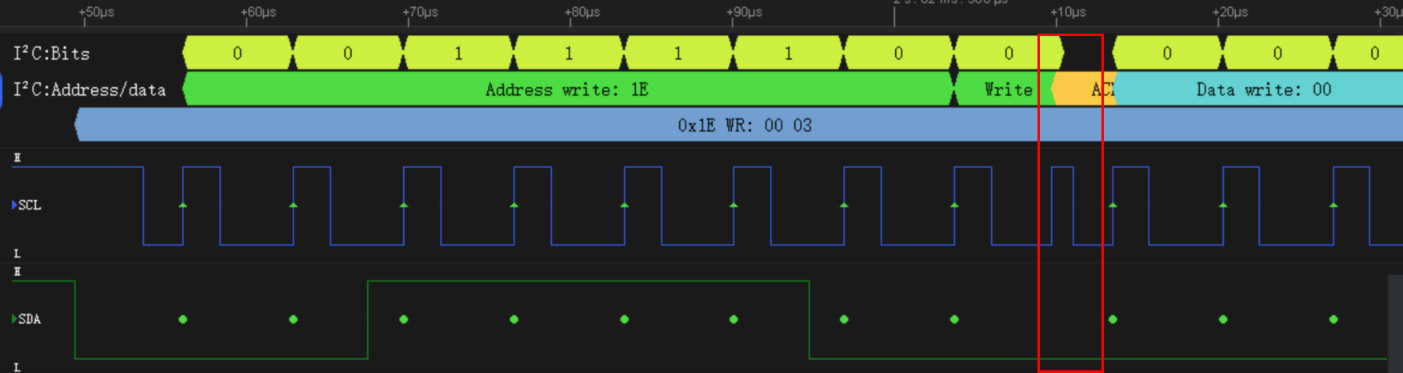

时序图
起始位是始终是高电平的时候，把数据线拉低
ACK就是在时钟为高电平的时候，把这个数据线拉低
NACK是在时钟为高电平的时候，这个数据线是高电平，就是从机没有操作这个数据线
7位的地址位加上一位的读写位，8位
第9个时钟沿就是我们的ACK/NACK反馈信号
一、总线构成与物理层
I2C 总线由哪几根线组成？为什么采用开漏输出加外部上拉的结构？
I2C 总线由 SCL（时钟线） 和 SDA（数据线） 两根线组成，均为双向。两根线都采用开漏（Open-Drain）输出并外接上拉电阻到电源；开漏结构使多个器件可以"线与"共享总线——任何器件都能把线拉低，而高电平由上拉电阻提供，从而天然支持多主机仲裁和从机时钟拉伸。
为什么 I2C 需要上拉电阻？阻值怎么选？
因为开漏输出只能拉低、不能主动输出高电平，高电平必须靠上拉电阻把 SDA/SCL 拉到电源。阻值影响上升沿时间与功耗：阻值越小上升沿越陡、支持更高速率，但灌电流/功耗越大；阻值越大越省电，但上升沿变缓，限制了速率和总线电容。工程上常用 4.7kΩ（标准模式 100kHz）、2.2kΩ~3.3kΩ（快速模式 400kHz），具体按总线电容和速率计算。
总线空闲时 SCL 和 SDA 处于什么电平？总线上可以挂多少设备？
空闲时两根线都被上拉电阻拉到高电平。7 位地址理论上可挂 128 个地址，但其中 16 个为保留地址（如广播地址 0x00、10 位寻址前缀 0x78/0x79 等），实际可用约 112 个；地址由器件引脚或配置决定，多个器件地址冲突时需改地址或换用不同器件。
二、协议时序
I2C 的起始条件（START）和停止条件（STOP）是什么？
起始条件：SCL 为高电平时，SDA 发生高→低跳变，由主机产生，标志一次传输开始；停止条件：SCL 为高电平时，SDA 发生低→高跳变，标志传输结束。只有主机可以发起 START/STOP；数据传输期间 SDA 只能在 SCL 低电平期间变化，SCL 高电平期间 SDA 必须保持稳定，这是数据有效的规则。
I2C 的应答机制（ACK/NACK）是怎样的？什么情况下出现 NACK？
每传输 8 位数据后，第 9 个时钟周期为应答位：接收方把 SDA 拉低表示 ACK（应答），保持高电平表示 NACK（非应答）。主机发送完从机地址后从机不应答，表示无此地址设备或设备忙；主机读操作读完最后一个字节时发 NACK 通知从机停止发送，随后产生 STOP。主机在收到 NACK 后应停止本次传输并做异常处理（如重试）。
I2C 一次完整的写操作时序是怎样的？
主机发 START → 发送 7 位从机地址 + 写位(0) → 等待从机 ACK → 发送寄存器/子地址 → 等待 ACK → 连续发送数据字节（每字节后等 ACK）→ 发送 STOP。读操作类似，只是地址字节的 R/W 位为 1，且常在地址与数据之间插入重复起始条件（Repeated START），先写寄存器地址再切换为读。
三、主机从机与仲裁
I2C 的主机（Master）和从机（Slave）如何区分？
主机是产生时钟 SCL、发起起始/停止条件的一方，负责发起通信；从机被主机寻址后被动响应，接收主机时钟并在应答位拉低 SDA。同一时刻总线上只能有一个主机驱动 SCL，但可以存在多主机，通过仲裁决定谁接管总线。
多主机同时发起通信时如何仲裁？
I2C 采用逐位仲裁（Bit-wise Arbitration）：多个主机同时拉低 SCL 后，在 SDA 上逐位比较，发送高电平但读到低电平的主机判定仲裁失败，立即退出并停止发送，而发送低电平（逻辑 0）的主机继续。由于开漏"线与"特性，低电平优先，仲裁过程不丢失数据、不破坏总线时序；失败方可在总线空闲后重试。
什么是时钟拉伸（Clock Stretching）？
时钟拉伸是从机通过拉低 SCL 来暂停主机时钟的机制：从机在准备数据或处理内部事务时把 SCL 拉低，主机检测到 SCL 被拉低后必须等待，直到从机释放 SCL 才继续。它用于慢速从机与主机之间的速率协调；软件模拟 I2C 时必须支持检测 SCL 电平，硬件 I2C 外设一般自动处理。
四、速率与对比
I2C 有哪几种速率模式？
I2C 规范定义了多种速率：标准模式（Standard）100kbit/s、快速模式（Fast）400kbit/s、快速模式+（Fast Mode Plus）1Mbit/s、高速模式（High-speed）3.4Mbit/s 以及超快速模式（仅写）。速率越高，对上拉电阻、总线电容、PCB 布线要求越严格，高速模式还要求主机提供电流提升源。
为什么 I2C 速率上不去？上拉电阻如何限制速率？
I2C 靠上拉电阻产生高电平，而总线上的分布电容使上升沿呈 RC 充电曲线，上升时间约为 0.85×R×C。速率越高，允许的上升时间越短，因此必须减小上拉电阻；但电阻过小又会导致低电平灌电流超限、功耗增大（器件 IOL 有最大电流限制）。这就是 I2C 速率受物理层制约、难以像 SPI 那样跑到几十 MHz 的原因。
I2C 与 SPI 相比有什么优缺点？什么场景选 I2C？
I2C 优点：只需 2 根线、多设备共享总线（靠地址区分）、有应答机制可确认通信是否成功、支持多主机。缺点：速率低（常规 100/400kbps）、时序复杂、每字节有 ACK 开销、半双工。适合低速、多设备、引脚紧张的场景（如传感器、EEPROM、RTC）；需要高速或全双工时选 SPI。
五、软件模拟与工程实践
软件模拟 I2C（GPIO 模拟）有哪些要点？
要点：① GPIO 配置为开漏输出（或推挽+切换输入方向）以模拟"线与"；② 严格按时序延时产生 SCL 高低电平，保证 SCL 高电平期间 SDA 稳定；③ 发送 START/STOP/ACK 时注意边沿先后顺序；④ 每收 8 位后释放 SDA（置输入或输出 1），再在第 9 个时钟读 SDA 判断 ACK；⑤ 支持时钟拉伸需在读 SCL 前先释放 SCL；⑥ 注意微秒级延时的准确性，避免时序违例。
软件模拟 I2C 时如何判断从机是否 ACK？
发送完 8 位数据后，主机先把 SDA 释放为高（配置为输入或输出 1），然后在第 9 个 SCL 高电平期间读取 SDA：读到低电平说明从机 ACK，读到高电平说明 NACK。注意读之前必须释放 SDA，否则开漏输出低电平会把 SDA 钳死，永远读不到从机的应答。
从机一直不应答（NACK 超时）怎么排查？
依次排查：① 地址是否正确（对照 datasheet，注意地址是否左移了一位）；② 上拉电阻是否焊接/取值正确；③ SCL/SDA 是否接反；④ 从机供电与复位是否正常；⑤ 总线是否被其他器件拉死（SDA 常低）；⑥ 时序是否满足从机要求（如时钟频率过高）。软件上可加超时重试机制。
I2C 的读操作中"重复起始条件"有什么用？
重复起始条件（Repeated START） 是在不释放总线的情况下，在一条传输中间再次发出 START：典型用于读寄存器场景，主机先写寄存器地址，然后不停止、直接发 Sr + 从机地址 + 读位，切换方向读取数据。好处是独占总线，避免其他主机在两条传输之间抢占，也省去 STOP/START 的时序开销。
硬件 I2C 外设和软件模拟 I2C 各有什么优缺点？
硬件 I2C 由外设自动产生时序、不占 CPU，但受引脚复用限制、时序固定，且部分 MCU 硬件 I2C 有坑（如总线忙标志卡死）需小心处理；软件模拟用 GPIO+延时实现，任意引脚可用、时序可控、调试直观，但占用 CPU、受中断影响时序不稳定。面试常考结论：工程中常用软件模拟以保证移植性和稳定性。
I2C 设备地址是 7 位还是 8 位？读写位怎么用？
I2C 标准支持 7 位和 10 位两种地址。7 位地址作为地址字节的高 7 位，最低位是 R/W 读写位（0=写、1=读），所以 7 位地址器件在总线上实际占用 8 位地址字节；10 位地址用第一个字节的前 5 位 11110 作为标志，剩余 2 位是 10 位地址的最高 2 位，第二个字节是地址低 8 位。10 位地址用于同一条总线上设备过多的场景。
