【嵌入式面试】SPI 高频面试题
SPI（Serial Peripheral Interface）以高速、全双工、时序简单著称，是嵌入式面试中与 I2C 并列的必考通信协议。本文整理了 SPI 从四线构成、四种模式到片选管理、Flash 读写、环形缓冲收发的高频面试题与参考答案。

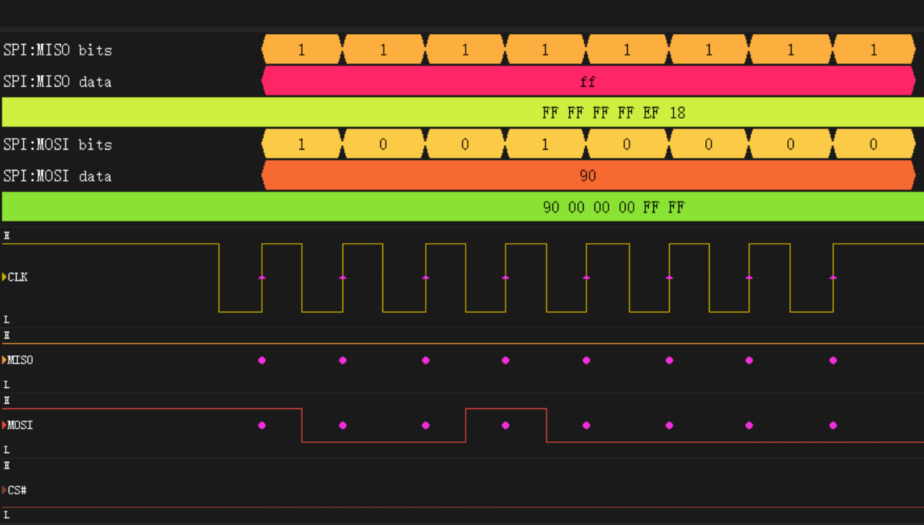

时序图
一、总线结构与全双工
SPI 总线由哪几根线组成？各自作用是什么？
SPI 由 SCLK（时钟线）、MOSI（主机输出从机输入）、MISO（主机输入从机输出）、CS/SS（片选，低有效） 四根线组成。SCLK 由主机产生，决定数据传输节奏；MOSI 上数据由主机发出、从机接收；MISO 相反；CS 拉低选中某个从机，保证同一时刻只有一个从机响应。
为什么说 SPI 是全双工？
因为 MOSI 和 MISO 是两条独立的数据线，主机发数据的同时可以接收从机数据，发送和接收同时进行。SPI 本质上是一个环形移位寄存器：每个时钟周期，主机通过 MOSI 移出一位、同时从 MISO 移入一位，所以一帧交换完成后主机既发出了 8 位也收到了 8 位。
SPI 的主从模式如何区分？数据怎么流动？
主机负责产生 SCLK 时钟并控制 CS，主动发起传输；从机在 CS 有效后跟随主机时钟收发数据，自己不产生时钟。典型场景：主机写寄存器时从 MOSI 发送地址/数据；主机读寄存器时，从机把数据放到 MISO 上，主机用"假写"（发送任意字节）提供时钟来读取从机数据。
SPI 总线空闲时 SCK 是什么电平？由谁决定？
由 CPOL 决定：CPOL=0 时空闲为低电平，CPOL=1 时空闲为高电平。CPHA 决定采样边沿：CPHA=0 时数据在第一个边沿被采样、另一个边沿变化；CPHA=1 时在第二个边沿采样。两者组合出 4 种模式，主从必须完全一致，否则数据会在错误的边沿被采样而错位。
SPI 有哪 4 种模式？CPOL 和 CPHA 分别代表什么？
CPOL（时钟极性） 决定 SCLK 空闲电平：CPOL=0 空闲低，CPOL=1 空闲高；CPHA（时钟相位） 决定采样边沿：CPHA=0 在第一个边沿采样，CPHA=1 在第二个边沿采样。组合为：模式0（CPOL=0, CPHA=0）、模式1（0,1）、模式2（1,0）、模式3（1,1）。模式 0 和模式 3 最常用，多数 SPI 器件默认支持。
如何确定与从机匹配的 SPI 模式？
查从机 datasheet 的时序图/时序参数表：看 SCLK 空闲电平（高还是低）确定 CPOL，看数据在 SCLK 哪个边沿被采样（第一个还是第二个边沿）确定 CPHA。配置不匹配会导致采样错位、数据移位错乱；模式 0 和模式 3 只是极性与采样边沿互为镜像，很多器件两种都支持（如 W25Q 系列 Flash 支持模式 0 和 3）。
二、片选与通信管理
片选 CS 的作用是什么？软件上如何管理？
CS（低有效）用于选中从机：CS 拉低后从机才响应时钟并驱动 MISO，CS 拉高后从机释放总线、忽略后续时钟。管理要点：① 每个从机独立 CS（一主多从时用多个 GPIO）；② 传输期间保持 CS 稳定为低，不可中途拉高；③ 部分器件要求帧与帧之间 CS 有高电平间隔（如 W25Q 需要 tSHSL）；④ 多从机时保证同一时刻只有一个 CS 有效。
为什么有些 SPI 从机要求 CS 在整个传输期间一直保持低？
CS 除了选通，还起到帧同步作用：很多器件以 CS 的下降沿作为命令/帧的起点、以上升沿作为结束（如 Flash 以 CS 上升沿锁存命令并结束本次操作；SPI 协议多数帧没有长度字段，靠 CS 界定一帧）。若中途拉高 CS，从机会丢弃当前帧甚至进入错误状态，所以一帧传输内 CS 必须连续保持低。
SPI 数据的 MSB 还是 LSB 先传？
取决于器件配置，SPI 规范未强制。大多数器件默认 MSB 先传（如 W25Q Flash、SD 卡），但部分器件支持 MSB/LSB 可配（STM32 SPI 外设有 LSBFIRST 位）。主从双方必须一致，否则数据高低位错乱；使用前务必查 datasheet 确认。
SPI 的速率上限由什么决定？
上限取决于：① 从机支持的最大时钟频率（datasheet 的 fSCK 最大值，如 W25Q 可到 104MHz，普通传感器几 MHz~十几 MHz）；② 主机的时钟分频能力；③ PCB 走线长度与信号完整性（速率越高对布线、负载电容要求越严）。工程上要留裕量，并实测波形确认采样正确。
三、可靠性、对比与选型
SPI 没有应答机制，如何判断通信是否成功？
SPI 本身没有 ACK，可靠性靠：① 回读校验：写完寄存器后读回比较（如 Flash 读状态寄存器）；② 利用全双工回传：主机发命令字节的同时，从机回发状态/前一次数据；③ 使用带 CRC 校验的器件或上层协议；④ 用示波器/逻辑分析仪抓 SCLK、MOSI、MISO 波形核对。这也是 SPI 在强干扰环境下可靠性不如带应答总线的原因。
SPI 相比 I2C 有哪些优缺点？如何选型？
优点：速率高（几十 MHz）、全双工、时序简单、无应答/地址开销、实现容易；缺点：线多（4 根，一主多从时每从机加一根 CS）、无应答机制、无标准多主机仲裁（一般一主多从）。高速、大数据量（Flash、显示、ADC）选 SPI；低速、多设备、少引脚选 I2C；设备少且简单可选 UART。
SPI 支持多主机吗？实际怎么处理？
标准 SPI 是一主多从结构，没有内建的仲裁机制；多主机需要外部仲裁（如互斥 CS、总线判决逻辑），不常用。工程上多主机场景一般改用其他总线（如 I2C 的多主机仲裁、CAN）或分时占用。面试常考：SPI 的仲裁能力不如 I2C。
SPI 从机模式下 MISO 和 MOSI 的方向是怎样的？
MOSI 始终是主机→从机方向：主机侧是输出、从机侧是输入；MISO 始终是从机→主机方向：从机侧是输出、主机侧是输入。配置从机时 MOSI 引脚为输入、MISO 引脚为输出，方向不能颠倒；另外从机的 MISO 通常是三态输出，仅在 CS 选中时驱动，避免多个从机同时驱动 MISO 冲突。
四、工程实践：Flash、环形缓冲与 DMA
SPI Flash（如 W25Q128）的读写流程是怎样的？
以 W25Q 为例：① 写使能：发 0x06 命令 → 读状态寄存器确认 WEL 置位；② 写数据：CS 拉低 → 发 页编程命令 0x02 + 24 位地址 + 数据 → 拉高 CS → 轮询状态寄存器忙位（BUSY） 直到写完（页编程最多 256 字节/页，跨页需拆分）；③ 读数据：CS 拉低 → 发 0x03 + 24 位地址 → 主机提供时钟连续读回 → 拉高 CS；④ 写前若扇区非空需先擦除（0x20 扇区擦除 / 0x60 整片擦除），因为 Flash 只能把 1 写成 0，擦除才能恢复为 0xFF。
环形缓冲区在 SPI 收发中怎么用？
环形缓冲区（Ring Buffer）配合读/写指针实现 FIFO：发送时把要发的数据写入缓冲区，中断/DMA 逐个取出放到 SPI 数据寄存器；接收时中断把收到的字节放入缓冲区，主循环按需取出解析。读写指针相等表示空（常空一格区分满），注意指针回绕（取模）与临界区保护（中断与主循环共享时关中断或原子操作）。环形缓冲把收发与处理解耦，避免阻塞和丢数据。
SPI 如何用 DMA 收发？有什么好处？
主机把发送数组和接收缓冲区地址配置给 DMA，触发一次后 CPU 不再参与逐字节搬运，DMA 在 SCLK 节拍下自动填/取数据寄存器，完成时产生中断。好处是大幅降低 CPU 占用，适合大数据块传输（如刷屏、读 Flash 大块数据）；要点：发送和接收同时进行（全双工），接收缓冲区要与发送长度匹配，注意 DMA 与 SPI 的缓冲大小（BSY 标志）配合，避免提前结束。
SPI 和 I2C 面试对比常考哪些点？一句话总结怎么答？
常考：线数（SPI 4 线 vs I2C 2 线）、速率（SPI 高 vs I2C 低）、双工（SPI 全双工 vs I2C 半双工）、寻址（SPI 片选 vs I2C 地址）、应答（SPI 无 vs I2C 有）、仲裁（SPI 无 vs I2C 有）。一句话：SPI 快而简单、I2C 省线有应答，按速率、设备数、引脚预算选型。
