【嵌入式面试】UART 高频面试题
UART（通用异步收发器）是嵌入式系统最基础的通信接口，调试打印、AT 指令、Modbus 都离不开它。本文整理了 UART 从帧格式、波特率误差到电平标准、环形缓冲、空闲中断收不定长帧的高频面试题与参考答案。

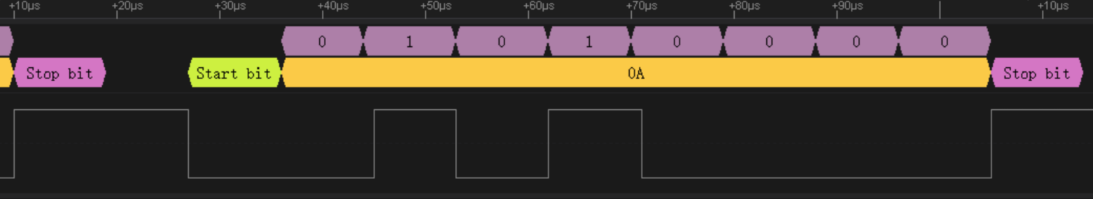

时序图
char i=0;
while(1)
{
printf("%c\n",i++);
delay_ms(1000);
LED0=!LED0;

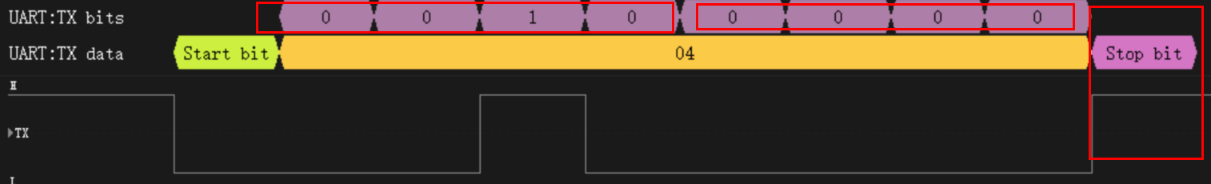

}先发LSB，再发MSB，读的时候从末尾往前读
空闲位是高电平，停止位也是高电平，还可以插一个奇偶校验位，根据1的个数来进行是否写入
一、异步通信与帧格式
什么是 UART？为什么是"异步"？
UART（通用异步收发器）是异步串行通信接口：双方不需要共享时钟，靠约定波特率和帧格式同步。说它异步是因为数据线上没有时钟信号，接收方靠检测起始位的下降沿来对齐采样时刻，并以约定波特率推算每个数据位的采样点。
UART 的帧格式是怎样的？各个位的作用？

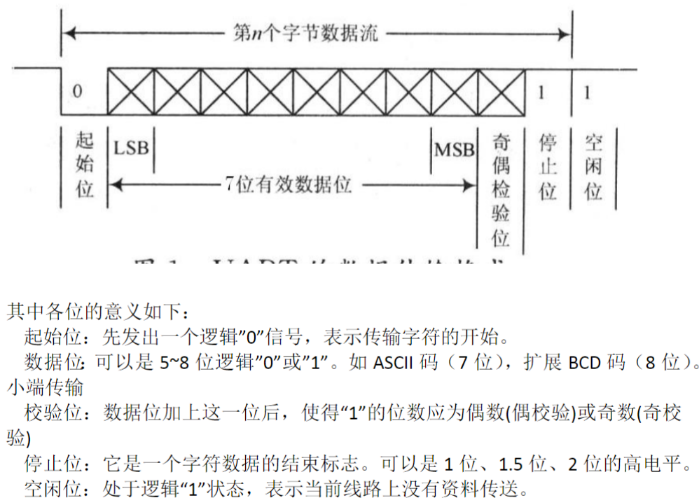

一帧由 起始位 + 数据位 + 校验位（可选）+ 停止位 组成：起始位固定为低电平（1 位），标志一帧开始；数据位通常 5~8 位，低位（LSB）先发；校验位可选（奇/偶/无）；停止位固定为高电平（1/1.5/2 位），标志一帧结束。空闲时数据线保持高电平，所以起始位的下降沿就是帧同步信号。
8N1 代表什么意思？
8N1 = 8 位数据位 + 无校验（None）+ 1 位停止位，是最常用的串口配置（如 115200-8-N-1）。同理 8E1 表示偶校验、8O1 表示奇校验。发送一帧实际占用 10 位（1 起始 + 8 数据 + 1 停止），所以有效数据率 = 波特率 ÷ 10，如 115200 波特率下每秒最多传约 11520 字节。
接收方怎么知道一帧什么时候开始？起始位为什么是低电平？
空闲时 TX 线为高电平，一帧开始发送低电平起始位，接收方检测到高→低的下降沿就认为帧开始，并从该时刻起按波特率采样后续位。起始位用低电平正是为了与空闲高电平形成明显的跳变沿，作为可靠的帧同步信号；若空闲为低、起始为高，则难以区分帧边界。
二、波特率与误差
什么是波特率？波特率误差如何计算？多少算合格？
波特率是每秒传输的码元（位）个数，单位 bps（如 9600、115200）。波特率误差 = |实际波特率 − 理想波特率| ÷ 理想波特率，由系统时钟分频精度决定（如 8MHz 晶振无法整分频出 115200 就会产生误差）。一般要求总误差 < 2%（过采样 16 倍时每位采样 16 次，容忍约 ±3%）；误差过大导致采样点漂移到位的边界，产生乱码或丢字节。
为什么 UART 双方必须约定相同的波特率？
因为 UART 没有时钟线，接收方按约定波特率在每个位的中间时刻采样。若波特率不一致，采样点会逐位漂移，到帧末尾可能采到错误电平甚至把停止位采成数据。约定一致且误差在容限内（<2%），接收方才能稳定对齐。
什么是过采样？为什么 UART 要过采样？
过采样指接收方用远高于波特率的时钟（常见 16 倍）去采样数据线：先用它检测起始位（连续采样到低电平确认下降沿），再用计数方式在每个位的中点附近采样以提高抗干扰性。STM32 USART 支持 8 倍或 16 倍过采样；过采样倍数越高，对波特率误差容忍度越大、抗毛刺越好，但要求系统时钟更高。
三、电平标准
TTL、RS232、RS485 电平有什么区别？如何选择？
TTL 电平：0~0.8V 为低、2~5V 为高，单端、距离短（几十 cm）、只能板级/点对点；RS232：负逻辑，逻辑 1 为 -3~-15V、逻辑 0 为 +3~+15V，单端、抗干扰一般，点对点，最远约 15m；RS485：差分信号（A/B 两线电压差），半双工、可多点组网（标准 32 个节点）、最远约 1200m、抗干扰强。选型：板内用 TTL，短距离调试用 RS232，长距离、多节点、工业现场用 RS485。
RS485 为什么用差分传输？终端电阻怎么接？
差分传输用两根线（A/B）的电压差表示逻辑，共模干扰同时叠加在两线上、差值不受影响，因此抗干扰能力强、传输距离远；同时支持多点挂接（半双工）。终端电阻（典型 120Ω）接在总线两端，用于匹配特征阻抗、消除信号反射；注意 RS485 是半双工，收发方向切换需要换向延时（DE/RE 控制）。
为什么说 UART 是全双工？
因为 UART 的 TX 和 RX 是两条独立的线，可以同时发送和接收，互不干扰，属于全双工。相比之下 RS485 虽然基于 UART，但物理层只有一对差分线，同一时刻只能一个方向传输，是半双工——这正好解释了"UART 全双工、RS485 半双工"这个常见考点。
四、校验与可靠性
奇偶校验的原理和局限是什么？
奇校验要求一帧中"1"的个数（含校验位）为奇数，偶校验要求为偶数；发送方计算并填充校验位，接收方重新计算比对，不一致则报错。局限：只能检测奇数个位错误（偶数个位翻转会互相抵消），无法纠错，也不能定位错误位；对噪声引起的多位错误无能为力。要求可靠性时常改用 CRC 校验或帧格式校验（帧头帧尾 + 长度 + 累加和）。
串口接收丢字节的常见原因有哪些？
① 波特率误差过大导致采样错位；② 接收缓冲区溢出（软件未及时取走数据）；③ 中断响应不及时（更高优先级中断长时间占用、中断里处理过多，下一字节到达时旧数据还没取走）；④ 接收中断被关闭或优先级配置不当；⑤ 缓冲区读写指针竞争（主循环与中断并发访问）；⑥ 无流控导致对端发送过快。解决：用环形缓冲区 + DMA/空闲中断、提高接收中断优先级、缩短中断处理、核对波特率。
什么是流控？RTS/CTS 和 XON/XOFF 有什么区别？
流控用于协调收发双方速率，防止接收方处理不过来而丢数据。硬件流控：接收方通过 RTS（请求发送） 告知对端"我能否接收"，对端以 CTS（清除发送） 应答，用电平实时控制对端是否可发；软件流控：接收方发送 XON/XOFF 控制字符（0x11/0x13）通知对端暂停/恢复发送。硬件流控实时性好、不占用数据带宽，适合高速；软件流控不占用额外引脚但依赖数据通道，低速可用。
五、接收方案与工程实践
串口接收用中断好还是轮询好？
轮询：主循环不停查询接收标志，实现简单但浪费 CPU、容易漏数据，适合低速、简单场景（如调试打印）；中断接收：每收到一字节触发一次中断，及时取走数据、CPU 利用率高，是生产代码的主流做法，配合环形缓冲区把数据暂存、主循环统一处理。要点：中断服务函数要短小（只搬数据、不做解析），避免长时间关中断。
串口接收环形缓冲区如何设计？
环形缓冲区用固定大小数组 + 读指针和写指针实现 FIFO：接收中断把字节写入写指针处并后移，主循环从读指针处取出并后移，指针到末尾回绕到开头（取模）。要点：① 读写指针相等表示空，为区分空/满可牺牲一格（写满时留一格）或加计数；② 中断与主循环共享时，读指针只被主循环改、写指针只被中断改，可免锁；③ 容量按最大突发数据量设计，满了要及时处理或丢弃并置溢出标志。
如何用串口空闲中断（IDLE）接收不定长帧？
空闲中断在接收线上空闲超过一个字节时间（即一帧数据结束后）触发，配合 DMA 接收可收不定长数据：开启 USART 空闲中断 + DMA，DMA 连续把收到的字节写入缓冲区，IDLE 中断触发时从 DMA 计数寄存器读出本次实际收到的长度，解析一帧后重置 DMA 等待下一帧。这种方案不依赖帧头帧尾、不占用 CPU，是 STM32 上收不定长帧（如 AT 指令、Modbus）的标准做法；注意 IDLE 标志需软件清除（先读 SR 再读 DR）。
串口 DMA 接收有什么好处和坑？
好处：CPU 完全不参与字节搬运，适合大批量、连续接收，且配合空闲中断可收不定长帧。坑：① DMA 缓冲区长度要足够，接收超过容量会溢出截断；② 需要在 IDLE 中断里计算实际接收长度（用 DMA 剩余计数减去当前值），否则不知道一帧多长；③ DMA 与中断接收不要同时使能同一通道造成冲突；④ 注意收发共用一个 DMA 通道时的配置与清除。
用逻辑分析仪/示波器怎么判断串口通信是否正常？
抓 TX 波形：空闲应为高电平，一帧应有1 位低电平起始位 + 数据位 + 高电平停止位；用波特率解码功能可直接解出数据，与发送内容比对。若波形一直是低说明 TX 常低（发送端未释放/短路）、无下降沿说明无数据发出、帧长短于/长于 10 位说明数据位/停止位配置或波特率不对。这是排查"收不到数据、乱码"的第一步。
