本文以 STM32F103C8T6（地猛星）最小系统板为例，按信号流向逐块拆解原理图：
USB 供电识别 → LDO 降压 → 复位电路 → BOOT 配置 → 去耦电容 → SWD 调试接口 → 晶振电路。

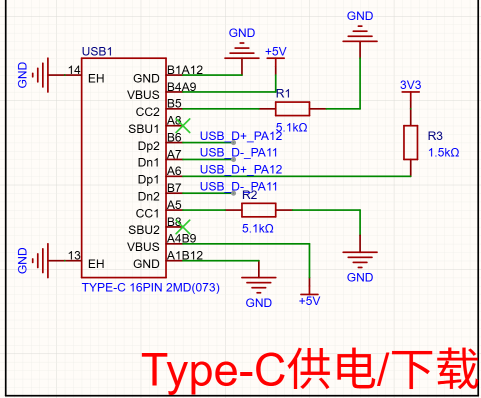

USB 供电识别与下载电路
供电识别（CC 电阻）
Type-C 接口供电不是"插上就有电"的，它有一套协商机制：
- R1、R2 分别把 CC1、CC2 引脚下拉到 GND，作用是告诉充电器："我是受电设备（UFP / Device），请输出 5V。"
- 如果没有这两个下拉电阻，很多充电器（尤其是 PD 快充头）会认为线缆上没有设备，不输出 VBUS 的 5V，板子就没电。
补充：USB 接口的电源方向由 CC 引脚上的上下拉电阻决定——电阻下拉 = 设备（吸电），电阻上拉 = 主机（供电）。地猛星把 CC 固定下拉，只做纯受电设备。
数据识别（D+ 上拉电阻）
- R3 把 D+（DP，数据线正） 上拉到 3.3V，作用是告诉电脑："我是全速（Full-Speed，12Mbps）USB 设备。"
- 下载/烧录时，USB 数据线（D+ / D-）就走这条通路和电脑通信。
- SBU1、SBU2 悬空不用——SBU 引脚是 Type-C 为 USB 3.0/DP 视频传输预留的附加信号，本板只做 USB 2.0，所以留空。

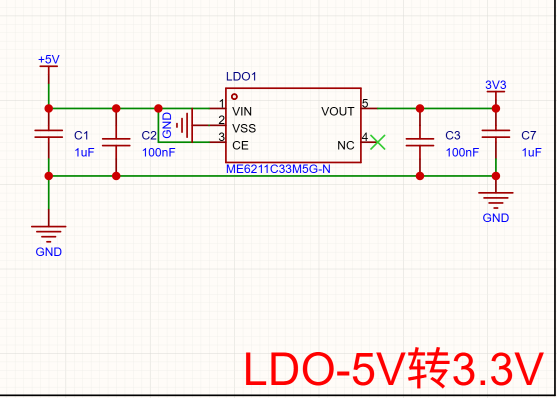

电源电路：5V → 3.3V 降压
板上的排针引出 5V / 3.3V / GND 电源引脚，可以给外部模块供电，也可以由外部电源直接供电给板子。
这一块是低压差线性稳压器（LDO），典型型号 AMS1117-3.3：
- 路径：Type-C 充电器输出 5V → Type-C 插座 → 板载 5V 电源网络 → LDO 的 VIN 引脚 → 输出稳定的 VOUT = 3.3V → 供给单片机。
电容的作用（输入侧、输出侧同理）
这些电容用于去耦（Decoupling）：输入的 5V 直流并不"纯净"，高频噪声像尖锐毛刺一样叠加在直流上。
利用电容通交流、阻直流的特性：
- 对高频毛刺（交流分量）：电容并联的总容抗 Xc = 1/(2πfC) 非常小，近似短路，毛刺直接走电容这条低阻抗路径进入 GND，被"滤掉"；
- 对稳定的直流：电容近似断路，5V 原样进入 VIN，3.3V 原样送给单片机。
为什么并两个电容？不同容值的电容自谐振频率不同，一大一小搭配（如 10μF 电解 + 100nF 陶瓷）能覆盖更宽的噪声频段，宽频滤波效果更好。

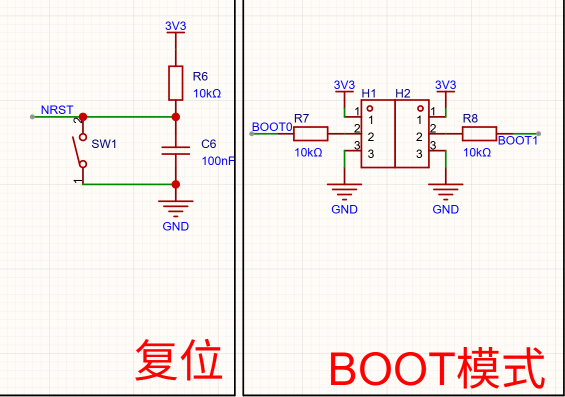

复位电路
上电自动复位
电容两端电压不能突变：I = C·ΔU/Δt，上电瞬间 Δt → 0，电容充电电流最大而电压还来不及建立（ΔU ≈ 0），所以 NRST 引脚被拉到低电平，芯片上电自动复位一次。
随后 3.3V 通过上拉电阻给电容慢慢充电，电压按 RC 时间常数指数上升，约 1ms 后 NRST 达到高电平，芯片退出复位状态，开始运行程序。
手动复位（按键）
- 按下按键：NRST 被直接短接到 GND，电容里的电荷瞬间释放清零，不管直流还是毛刺全部走按键这条短路路径，NRST 强制为低 → 芯片复位；
- 松开按键：电容重新充电，电压慢慢恢复，约 1ms 后 NRST 变高，芯片重新跑起来。
按键抖动滤波
不按键时，NRST 上接收的是纯净直流 + 毛刺：直流进芯片，毛刺被电容旁路到地。按键本身产生的机械抖动（电平反复弹跳）也会被电容的积分特性平滑掉，避免复位信号出现毛刺。
BOOT 模式选择
BOOT0 引脚通过跳线帽/拨码开关选择接 0（GND）还是接 1（3.3V），决定芯片从哪里启动：
| BOOT0 | 启动来源 | 用途 |
|---|---|---|
| 0（接地） | 从用户 Flash 启动 | 正常运行程序（默认） |
| 1（接 3.3V） | 从系统存储器启动 | 进入串口 ISP 下载模式（用 USART1 烧录） |
注意：BOOT1 引脚在这类板子上通常悬空或不接出，只用 BOOT0 就够了。

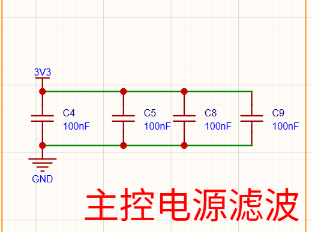

3.3V 去耦电容网络
每一个 3.3V 电源引脚旁边都有一个 100nF 去耦电容，紧贴芯片引脚放置：
- 作用：就近给芯片提供瞬态电流，滤除电源线上的高频噪声；
- 并联的电容越多，总容抗越小，对高频噪声的旁路效果越强。
软件工程师的视角：去耦电容是硬件对"电源完整性"的保证，和软件里"电源稳定"的假设对应——如果去耦不足，程序可能莫名复位或 ADC 采样抖动。

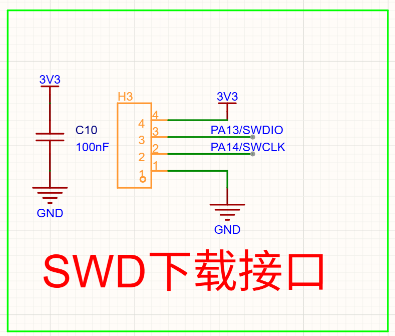

SWD 调试/下载接口
这一排是给调试器（如 ST-Link / DAP-Link） 供电和通信的接口，负责下载程序、设置断点、读写寄存器，全靠它：
- SWCLK（串行时钟）：调试器输出的时钟信号；
- SWDIO（双向数据）：数据和指令的收发都走这根线，双向传输。
左边的去耦电容同样是通交流、阻直流：防止调试时电源线上的干扰进入调试器，交流毛刺全部被旁路到 GND，直流保持不变。

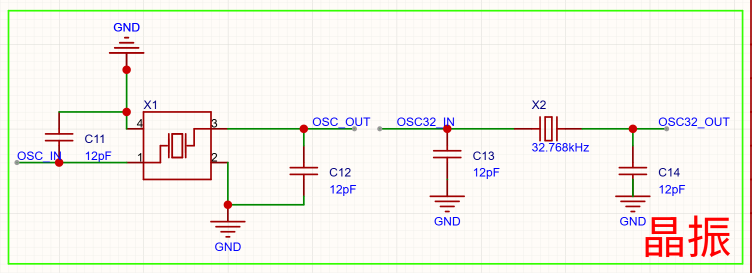

晶振电路（时钟源）
板上有两套晶振：
- 高速外部晶振 HSE（8MHz）：经芯片内部 PLL 倍频输出 72MHz 系统时钟（STM32F103 最大主频），CPU 跑多快全靠它——它是主系统时钟，给 CPU 跑程序用；
- 低速外部晶振 LSE（32.768kHz）：专供 RTC 实时时钟使用，2^15 次分频恰好 1Hz，适合走时。
起振原理
晶振本身只是一块石英晶体，不会自己输出信号。单片机芯片内部 OSC_IN / OSC_OUT 引脚上自带一个反相放大器：
- 芯片内部放大器输出一点微小的扰动电压；
- 外部晶振只对自己的固有频率发生共振（压电效应），共振后在两端来回震荡；
- 震荡信号再送回放大器输入端，形成正反馈，不断放大，最终持续输出固定频率的时钟信号。
所以，晶振必须和芯片内部的放大器（加上负载电容）配合才能起振，单独一颗晶振只是一块石英片。
负载电容的作用
晶体旁边的两个电容是负载电容，用于：
- 配合晶体组成谐振回路，微调频率并稳定振荡（晶体标称频率就是在指定负载电容下标定的）；
- 滤除高次谐波，让输出更纯净。
关于波形：晶体两端本身是正弦波（交变信号），由 MCU 内部电路整形后才是数字电路用的方波时钟。电容的作用是让振荡频率更精准、波形更干净，而不是"把正弦波变成方波"。
小结
把整张原理图串起来看：Type-C 进 5V → LDO 出 3.3V → 复位电路保证上电时序 → BOOT 决定启动方式 → 晶振提供心跳 → 去耦电容保证电源干净 → SWD 接口让你能下载和调试。这七部分合在一起，就是一块能跑起来的"最小系统"。
